Olá pessoas, hoje iremos estudar alguns sinais básicos que poderemos usar para compor sinais mais complexos. O primeiro sinal básico que iremos estudar é a função degrau unitário.

-Função degrau unitário $u(t)$

A função degrau unitário é definida como :

$u(t) = \left\{\begin{matrix} 0, se t<0\\ 1, se t \geq 0 \end{matrix}\right$

e seu gráfico pode ser visto na Figura 1.

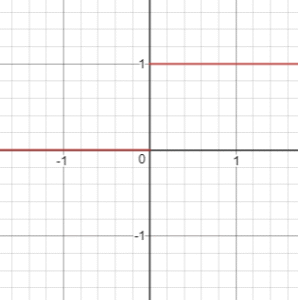

Figura 1. Gráfico da função degrau unitário.

O segundo sinal básico é o resultado da integral da função degrau, a função rampa.

-Função rampa $r(t)$

A função rampa é definida como a integral do degrau unitário, ou seja:

$r(t) = \left\{\begin{matrix} 0, se t<0\\ t, se t \geq 0 \end{matrix}\right$

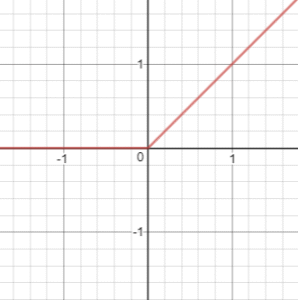

e seu gráfico pode ser visto na Figura 2.

-Função impulso unitário, ou delta de Dirac $\delta(t)$

A função impulso unitário é definida como:

$\delta(t) = \left\{\begin{matrix} 0, t\neq0\\ \int_{-\infty}^{\infty}{\delta(t)} dt = 1 \end{matrix}\right$

O que isso significa?! Considere o sinal apresentada na Figura 3.

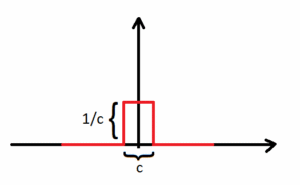

Figura 3. Sinal que se tornará o impulso unitário.

O que acontecerá com o formato do sinal se dividirmos c por 2? Ele ficará mais estreito e mais alto, certo? E se tornarmos c ainda menor, o que acontecerá? O sinal ficará ainda mais estreito e mais alto. Se fizermos c tender a 0, o sinal ficará tão fino que “podemos dizer” que ele será igual a zero em qualquer lugar que não seja t=0, e sua altura irá para o infinito.
Veja agora a área desse sinal. Sendo um gráfico retangular, podemos dizer que a sua área será sempre a sua altura (1/c) multiplicada pelo comprimento da sua base ( c ), ou seja, 1. Então, sabendo a definição de (t), podemos afirmar que o sinal na Figura 3 se tornará um impulso unitário quando c tender a 0. Para representarmos graficamente o impulso unitário usaremos o gráfico da Figura 4.

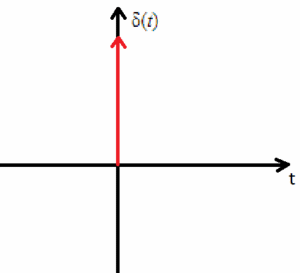

Figura 4. Representação gráfica da função impulso

O exemplo dado de como chegar à função impulso é só um de muitos. É possível chegar a $\delta$ (t) usando um sinal triangular com altura 1/c e base 2c, fazendo c tender a 0; ou uma função gaussiana com desvio padrão tendendo a 0 e área unitária. O que importa, realmente, é que a “largura” da função tenda a zero enquanto sua área continue finita igual a 1.
Observe que, ao integrarmos a função impulso, obteremos a função degrau unitário. Fica aqui o desafio para vocês provarem isso matematicamente.

Mas fisicamente, o que o impulso representa? Representa uma descarga de energia muito alta (infinita) instantaneamente, o que é impossível de ser feito na prática. Por isso, muitas vezes ao invés de utilizarmos um impulso nos sistemas, utilizamos um degrau, mas isso é conversa para outra hora.

-Função Exponencial Complexa $f(t)=e^{st}$

Calma! Não se estresse. O nome é feio mas não é difícil. A função exponencial complexa só tem esse nome porque ela possui um termo complexo, que é um nome horrível para uma coisa simples. Vamos lá.

O s na função é decomposto da seguinte forma:

$s = \sigma + j\omega$

em que:

$\sigma$ e $\omega$ são números reais e j é como os engenheiros chamam a constante matemática imaginária/complexa i (que na engenharia é usada para representar corrente elétrica).

Ai meu Deus, quanta letra que eu nunca vi na vida! Xiu, eu disse pra ter calma! Vocês lembram da propriedade da multiplicação de potências de mesma base? Não? Eu lembro a vocês. Se você tem duas potências de mesma base $x^a$ e $x^b$ , ao realizar a operação $x^a . x^b$ teremos $x^{(a+b)}$ . Ok? Desta forma podemos decompor $f(t)$ da seguinte forma:

$f(t) = e^{st}= e^{(\sigma+j\omega)t}= e^{\sigma t} . e^{j\omega t}$

O que isso significa? Que temos uma parte real e uma parte complexa. Iremos entrar na parte complexa mais na frente, por enquanto trabalharemos apenas com a parte real, ou seja $f(t)=e^{\sigma t}$ . Daqui a algumas aulas, se necessário, podemos fazer uma revisão sobre números complexos. Mas agora vamos ver como representamos graficamente a parte real da exponencial, essa representação pode ser vista na Figura 5.

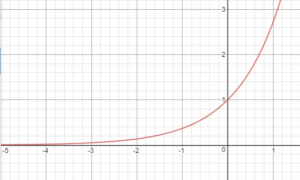

Figura 6. Função exponencial $f(t) = e^{\sigma t}$ para $\sigma = 1$ .

Isso conclui as funções básicas que iremos estudar. Vamos agora ver o que acontece quando alteramos alguns parâmetros dessas funções.

Manipulando os sinais

Além das formas de manipular os sinais no tempo, como vimos na parte 2, podemos também alterar alguns parâmetros do sinal em amplitude, ou na forma que eles se comportam. Aqui veremos os parâmetros que podemos alterar nos sinais básicos e como essas modificações influenciam no gráfico do sinal. Seguindo a ordem que vimos os sinais, vamos começar com a função degrau.

-O passo do degrau

Como vimos, a definição do degrau é dada por :

$u(t) = \left\{\begin{matrix} 0, se t<0\\ 1, se t \geq 0 \end{matrix}\right$

Mas antes de seguirmos em frente me responda a seguinte pergunta: O que acontece se eu multiplicar a função degrau por uma constante real $\alpha$ ?

Clique aqui para ver a resposta

O valor final da função, ou seja, o valor que ela atinge após $t=0$ será $\alpha$ ao invés de 1.

Se você não conseguiu ver isso, basta multiplicar as duas linhas da definição por $\alpha$ , a que é igual a zero continua sendo zero, enquanto a linha que é igual a 1 se torna $\alpha$ .

Então o parâmetro que podemos alterar na função degrau é a sua amplitude, ou a “altura” do degrau? Isso mesmo. Clique no link a seguir para ver como a função degrau se comporta com diferentes valores de $\alpha$ : https://www.desmos.com/calculator/etsjubgndh

– A quebrada da rampa

Só para lembrar, a definição da função rampa foi dada como:

$r(t) = \left\{\begin{matrix} 0, se t<0\\ t, se t \geq 0 \end{matrix}\right$

Assim, da mesma forma que no degrau, podemos alterar um parâmetro da função rampa ao multiplicarmos uma constante real $\alpha$ por $r(t)$ . Pense um pouco e responda: Qual a característica da função rampa é alterada ao realizarmos a multiplicação por $\alpha$ ?

Clique aqui para ver a resposta

A inclinação, ou seja, o coeficiente angular da reta é alterada para $\alpha$ .

Multiplicando as duas linhas da definição obtemos como resultado zero na primeira linha e $\alpha t$ na segunda, ou seja, alteramos o valor do coeficiente angular da reta.

Então na rampa ao invés de alterarmos a amplitude, mudamos a sua inclinação? Exato! Clique no link a seguir para ver a influência de $\alpha$ sobre o gráfico da rampa: https://www.desmos.com/calculator/foe5zoqe2o

-O tamanho do impulso

Seguindo o costume, vimos que o impulso foi definido como:

$\delta(t) = \left\{\begin{matrix} 0, t\neq0\\ \int_{-\infty}^{\infty}{\delta(t)} dt = 1 \end{matrix}\right$

Aqui a regra continua, alteramos uma característica do sinal ao multiplicarmos ele por uma constante real $\alpha$ . Se você viu a resposta das outras perguntas, provavelmente você já sabe o que será modificado aqui, vou fazer a pergunta de qualquer forma: Qual a característica se altera quando multiplicamos $\delta(t)$ por $\alpha$ ?

Clique aqui para ver a resposta

A área do impulso é alterada para o valor de $\alpha$ .

Multiplicando as duas linhas da definição obtemos como resultado zero na primeira linha e $\alpha$ na segunda, ou seja, alteramos o resultado da integral sobre a função, ou seja, sua área, para $\alpha$ .

Então modificamos a amplitude do impulso?! Mais ou menos… Modificamos a área, que também pode ser interpretada como a intensidade do impulso. Infelizmente, plotar um impulso é meio difícil, mas use a Figura 7 para visualizar o que acontece com o impulso ao realizarmos a multiplicação por diversos valores de $\alpha$ . Talvez dê para visualizar também por esse link variando o valor de $\alpha$ e mantendo o $c=1$ : https://www.desmos.com/calculator/ixj4gpgwl9.

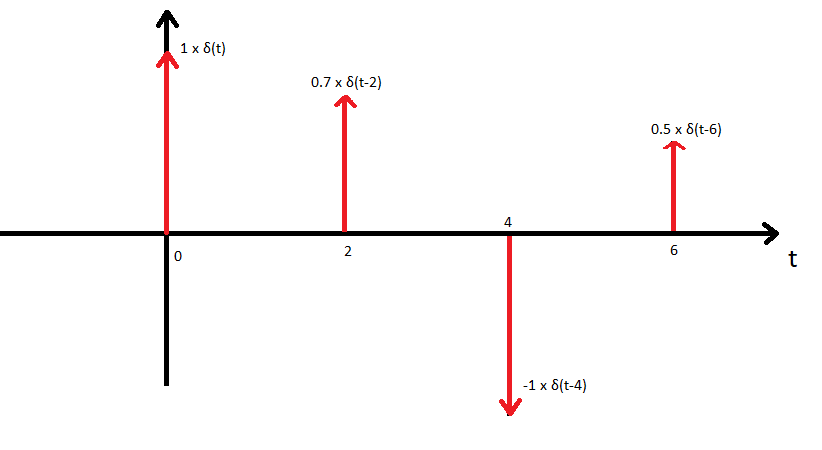

Figura 7. Vários impulsos deslocados a cada 2 segundos e multiplicados por diversos valores de $\alpha$

-Os parana uê da exponencial

Definimos a função exponencial como:

$f(t) = e^{\sigma t}$

Assim, logo de cara temos um parâmetro para variar, a constante $\sigma$ . Como ela está multiplicando a variável temporal $t$ poderíamos considerar que isso é uma operação no tempo, e de fato é. Mas vamos olhar para $\sigma$ apenas como um parâmetro isolado por enquanto. Novamente eu pergunto a vossa senhoria: O que acontece com o gráfico de $f(t)$ quando alteramos o valor de $\sigma$ ?

Clique aqui para ver a resposta

O gráfico terá sua taxa de crescimento (ou decrescimento) alterada. Para um $\sigma$ maior a função exponencial cresce mais rápido, para um $\sigma$ menor ela cresce mais devagar. Quando $\sigma$ é negativo, ao invés de crescer, o valor de $f(t)$ decresce seguindo a mesma lógica anterior. É como se estivéssemos espremendo ou esticando a função no eixo horizontal.

Dahora, mas e a danada da constante real $\alpha$ , não podemos multiplicar a função por ela também não? Aprende rápido você ,não é?! Podemos sim! E esse é o segundo parâmetro que podemos alterar na função exponencial. Quando alteramos $\sigma$ mexemos no eixo horizontal, o que você acha que acontece quando alteramos o valor de $\alpha$ ?

Clique aqui para ver a resposta

Todos os valores no gráfico serão multiplicados por $\alpha$ consequentemente a sua taxa de crescimento ou decrescimento também será alterada. Porém, isso ocorrerá de uma forma diferente. Ao multiplicar $f(t)$ por $\alpha$ o comportamento do gráfico será como se estivéssemos espremendo ou esticando a função no eixo vertical.

Você pode ver o que acontece ao alterar cada um desses parâmetros através deste link: https://www.desmos.com/calculator/5migklus9d.

Por hoje é só. Até mais.
